شاحن 30 أمبير تم إصلاحه مع كيفية تبديل المذبذب TL494 بالكاوي العادي
طبيعة العطل
الشاحن لا يعمل
بعد الفك والفحص تبين تلف موسفيتات الدخل مع ديودات الشوتكي في الخرج
بداية تم تبديل ديودات الشوتكي وفحص النبضة فكانت الأمور سليمة

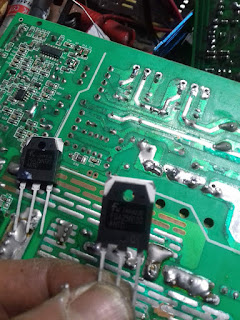

تم تركيب موسفيتات fga25n120 المخصصة للطباخ التحريضي
وبعد التشغيل على السيريه وفحص الجهد تبين أن جهد الخرج مرتفع الى 25.5 فولط
مباشرة تم فحص جهد ال tl وكانت طبيعية ماعدا جهد الرجل الاولى 2.45 فولط وهي جهد خرج الشاحن فلم يكن هناك جهد والرجل الثالثة وهي مدخل المقارن من اجل استقرار التغذية فلم يكن هناك الجهد المطلوب 3.6 فولط
ومباشرة تم الانتقال الى المقاومة 3.3 كيلو و5 كيلو وفحصها مع مسارها فكانت سليمة
الضوء الأخضر الأمامي لا يعمل أيضا والخرج على المكثف 25.5 فولط
الذي ينظم جهد الخرج هو المذبذب وأموره سليمة والمقاومات مع المسار أمورها سليمة فماذا بقي ؟
أعلم أن تبديل المذبذب قد لا يفيد ولكن ليس هناك خيارا آخر!
فقررت التبديل لأصور طريقة تبديله للذي طلب ذلك سابقا ولتنظيف الأكسدة وتجديد الشاحن
طريقة التبديل على الكاوي العادي 40 واط ويجب أن يكون الرأس أملسا وحرارته جيدة في ظل عدم وجود الكهرباء
بداية أضع قصديرا جديدا على جميع أرجل المذبذب كما في الصورة
ثم أضع دبوسا أو ابرة تحت طرف من أطرافها وأضع الكاوي بشكل طولي مساو لأرجلها وبسرعة أنقله من طرف إلى طرف كي لا أؤذي البورد والذي سيجرب ذلك فليجرب التدرب على بورد قديم منزوع ليتمكن من ذلك
وبعد نزع المذبذب أنزع القصير بسحب الكاوي على الأرجل بعناية وثم أضع قصديرا جديدا على البورد لأركب الآيسي الجديدة وأنظف مكان شحمة القصدير بالتنر كما في الصورة
وأضع الآيسي الجديدة وأثبتها من أرجلها التي على الأطراف
ثم أضغط عليها بأصبعي وألحمها بدون ضغط الكاوي على الأرجل كي لا أنزع مكانها
ومستعد لفكها وتركيبها عشرات المرات بدون نزع البورد( للذي سينتقد هذه الطريقة)
وبعد التركيب لازال العطل قائما فتتبعت مسار خرج الشاحن الموجب وكان هذا العذر قد صادفني قبل ذلك
لأجد فيوز الخرج هو سبب ارتفاع الجهد في هذا النوع من الشاحن فقط ليس كغيره
لأن الفيوز يتصل بالمذبذب عبر سلك أساسي في الشاحن وبعد وصل الفيوز أضاء اللد الأخضر وأصبح جهد الخرج 14 فولط وأغلقت المحل وكتبت المنشور مباشرة لمحبتي لكم.
